Sådan sender du SMS-beskeder fra SCADA-systemer

Evnen til at opdage, kommunikere og reagere på udstyrsafvigelser i realtid er ikke en luksus, det er en operationel nødvendighed. SCADA-systemer (Supervisory Control and Data Acquisition) udgør rygraden i moderne forsyningsnet og muliggør centraliseret overvågning og styring af geografisk spredte aktiver. Men den sande værdi af SCADA ligger ikke kun i dets overvågnings- kapaciteter, men i dets evne til at udløse øjeblikkelige, handlingsrettede advarsler, når forholdene afviger fra normale driftsparametre. Denne artikel præsenterer en løsningsarkitektur, der integrerer SCADA-forsynings- udstyr med Ozeki SMS Gateway for at levere øjeblikkelige SMS-beskeder, hvilket sikrer, at nøglepersonale bliver alarmeret i det øjeblik en afvigelse registreres.

Forståelse af SCADA-forsyningsudstyr og dets rolle i infrastrukturovervågning

SCADA-forsyningsudstyr omfatter en bred vifte af feltenheder, der er udplaceret på elnet, vandbehandlingsanlæg, olie- og gasrørledninger og andre kritiske infrastruktursystemer. Disse enheder omfatter Remote Terminal Units (RTU'er), programmerbare logiske styringer (PLC'er) og intelligente elektroniske enheder (IED'er). Hver spiller en specifik rolle i dataindsamlings- og kontrolhierarkiet.

Remote Terminal Units (RTU'er) er mikroprocessorstyrede enheder, der kommunikerer med sensorer og aktuatorer i felten. De indsamler analoge og digitale data såsom tryk, temperatur, flowhastighed og ventilstatus og transmitterer disse oplysninger til den centrale SCADA-overvågningsserver. RTU'er er særligt værdsat for deres robusthed under barske miljøforhold og deres evne til at fungere autonomt, når kommunikationen med masterstationen midlertidigt er tabt.

Programmerbare logiske styringer (PLC'er) er robuste industrielle computere, der oprindeligt var designet til fabriksautomatisering, men som nu er udbredt i SCADA-miljøer. PLC'er er fremragende til højhastigheds logikudførelse og anvendes ofte til lokale kontrolsløjfer, såsom at opretholde en setpoint eller udføre en sekvens af operationer baseret på realtidsinput. De kommunikerer med SCADA-serveren via industristandardprotokoller som Modbus, DNP3 eller IEC 61850.

Intelligente elektroniske enheder (IED'er) er sofistikerede enheder, der kombinerer beskyttelses-, styrings- og overvågningsfunktioner. De findes almindeligvis i elektriske transformerstationer, hvor de udfører funktioner såsom fejldetektion, afbryderstyring og måling af strømkvalitet. IED'er er mikroprocessorbaserede og inkluderer ofte avancerede kommunikationsfunktioner, hvilket gør dem integrerede i moderne smart-grid-arkitekturer.

Tilsammen sampler disse enheder kontinuerligt procesvariabler, udfører kontrolalgoritmer og opretholder kommunikation med SCADA-overvågningsserveren. Når en målt værdi overskrider en foruddefineret tærskel, eller når en enhed registrerer en fejltilstand, genereres en alarm lokalt og transmitteres opstrøms til yderligere handling.

Det kritiske behov for realtidsalarmer i SCADA-miljøer

I forsyningsdrift er tid den mest ubarmhjertige variabel. Et trykstød i en gasrørledning, et pludseligt spændingsfald i en transmissionsledning eller en uventet pumpefejl på et vandbehandlingsanlæg kan kaskadere til udstyrsskader, driftsforstyrrelser, sikkerhedsrisici og betydelige økonomiske tab, hvis de ikke håndteres øjeblikkeligt. Den traditionelle tilgang med at stole på, at operatører periodisk gennemgår SCADA-dashboards, er ikke længere tilstrækkelig i en æra med stigende operationel kompleksitet og regulatorisk kontrol.

Realtidsalarmer bygger bro mellem hændelsesdetektion og menneskelig indgriben. Ved automatisk at sende alarmer til mobiltelefoner via SMS kan organisationer sikre, at vagthavende ingeniører, skifteholdsledere og vedligeholdelseshold bliver informeret inden for sekunder efter en afvigelse. Denne øjeblikkelighed muliggør hurtig diagnose, koordineret respons og i mange tilfælde forebyggelse af fuldskala hændelser. Desuden tilbyder SMS som leveringskanal næsten universel rækkevidde, kræver ikke en smartphone eller dataforbindelse og giver en vedvarende registrering af hver alarm, der kan bruges til analyse efter hændelser og regulatorisk overholdelse.

Den løsning, vi præsenterer her, imødekommer disse krav ved at etablere en problemfri, automatiseret pipeline fra SCADA-feltenheder til mobiltelefonerne hos responspersonalet. Arkitekturen er designet til at være pålidelig, skalerbar og leverandør-uafhængig og kan integreres med eksisterende SCADA-infrastruktur med minimal forstyrrelse.

Oversigt over systemarkitekturen

End-to-end-arkitekturen omfatter fire primære lag: feltudstyrslaget, SCADA-overvågnings- og kontrol-laget, SMS-gateway-laget og mobilnetoperatør-laget. Hvert lag udfører et distinkt sæt funktioner og kommunikerer med tilstødende lag gennem veldefinerede grænseflader. Diagrammet nedenfor illustrerer den logiske strøm af data og alarmer på tværs af disse lag.

Arkitekturen er bevidst modulær, så hver komponent kan opgraderes eller udskiftes uafhængigt. SCADA-overvågningsserveren fungerer som det centrale nervesystem, der aggregerer data fra alle tilsluttede feltenheder, evaluerer alarmbetingelser og påkalder eksterne handlinger via API-kald. Ozeki SMS Gateway fungerer som kommunikationsbroen, der oversætter API-anmodninger til carrier-grade SMS-beskeder. Endelig leverer MNO'en disse beskeder til de pågældende mobiltelefoner ved hjælp af standard cellulære protokoller såsom SMPP eller HTTP/S.

Alarmnotifikationsworkflowet: En trin-for-trin-gennemgang

Workflowet begynder ved SCADA-feltudstyret og afsluttes, når SMS-alarmen vises på en modtagers mobiltelefon. Hvert trin er orkestreret for at minimere latenstid, samtidig med at beskedens integritet og leveringsbekræftelse sikres.

Trin 1 - Alarmgenerering ved feltenheden: En RTU, PLC eller IED overvåger kontinuerligt sine tildelte procesvariabler. Når en værdi krydser en programmeret tærskel, for eksempel en transformatortemperatur over 85°C eller en trykaflæsning, der falder under 20 PSI, genererer enheden en intern alarmhændelse. Denne hændelse er typisk forbundet med et tidsstempel, en enhedsidentifikator, et specifikt parameternavn og den målte værdi, der udløste alarmen.

Trin 2 - Transmission til SCADA-overvågningsserveren: Feltenheden transmitterer alarmen til SCADA-overvågningsserveren ved hjælp af en standard industriel protokol. Almindelige valg inkluderer DNP3, Modbus/TCP, IEC 60870-5-104 eller OPC UA. Transmissionen er ofte sikret via TLS/SSL- eller VPN-tunneller for at forhindre aflytning og manipulering. Ved modtagelse kvitterer SCADA-serveren for beskeden og logger hændelsen i sin historikdatabase.

Trin 3 - API-kald til Ozeki SMS Gateway: SCADA-overvågningsserveren evaluerer alarmen mod sine konfigurerede notifikationsregler. Hvis alarmen matcher en regel, der kræver SMS-notifikation (f.eks. prioritetsniveau ≥ 2, eller enhedsplacering i en bestemt zone), konstruerer serveren en struktureret API-anmodning. Denne anmodning er typisk en HTTP POST til Ozeki SMS Gateways REST API-endpoint, der indeholder parametre såsom modtagerens telefonnummer(e), beskedteksten og eventuelt en afsender-ID. Serveren inkluderer autentificeringsoplysninger (f.eks. API-nøgle eller grundlæggende auth) for at validere anmodningen.

Trin 4 - SMS-indsendelse til mobilnetoperatøren: Ozeki SMS Gateway modtager API-anmodningen, validerer payloadet og placerer SMS-beskeden i sin udgående kø. Gatewayen etablerer derefter en forbindelse til den konfigurerede mobilnetoperatør (MNO) ved hjælp af en understøttet protokol, mest almindeligt SMPP (Short Message Peer-to-Peer) eller et HTTP-baseret REST API leveret af MNO'en. Gatewayen indsender SMS'en sammen med leveringsparametre såsom beskedklasse, gyldighedsperiode og valgfri leveringsbekræftelser.

Trin 5 - SMS-levering til mobiltelefoner: MNO'ens SMSC (Short Message Service Center) accepterer SMS'en fra gatewayen og ruter den gennem det cellulære netværk til den pågældende mobiltelefon. SMSC'en gemmer beskeden midlertidigt, hvis modtagerenheden er utilgængelig (f.eks. slukket eller uden for dækning) og forsøger levering igen i henhold til dens konfigurerede politik. Når leveringen er gennemført, kan MNO'en returnere en leveringsbekræftelse (DLR) til Ozeki SMS Gateway, som til gengæld kan videresende en bekræftelse tilbage til SCADA-overvågningsserveren til revisionsspor-formål.

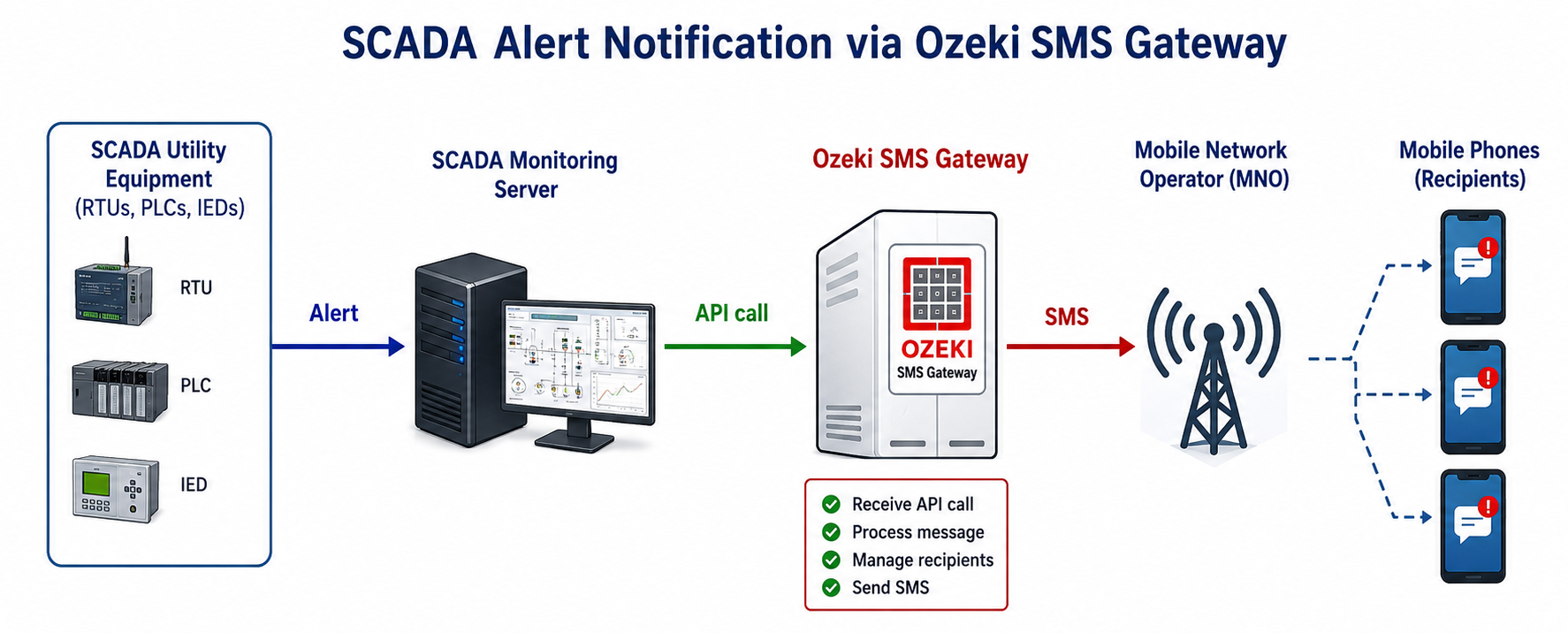

End-to-end-notifikationsflow

Ozeki SMS Gateways rolle i notifikationspipelinen

Ozeki SMS Gateway er en robust, enterprise-grade messagingplatform, der fungerer som broen mellem SCADA- overvågningsserveren og mobilnetoperatøren. Dens primære funktion er at acceptere API-kald fra opstrøms systemer, omdanne dem til carrier-kompatible SMS-beskeder og styre leveringsprocessen på tværs af en eller flere MNO-forbindelser. For forsyningsoperatører tilbyder Ozeki flere funktioner, der gør det til et ideelt valg til dette kritiske integrationspunkt.

Multi-protokol-support: Ozeki understøtter en bred vifte af protokoller til forbindelse til MNO'er, herunder SMPP, CIMD2, UCP/EMI og HTTP/REST. Denne fleksibilitet giver organisationer mulighed for at vælge den mest omkostningseffektive og pålidelige forbindelsesmulighed for deres geografiske region og trafikmængde. I mange tilfælde kan Ozeki konfigureres med flere MNO-ruter samtidigt, hvilket giver automatisk failover og belastningsbalancering for at sikre høj tilgængelighed.

RESTful API til integration: Gatewayen udstiller et omfattende REST API, der accepterer JSON- eller XML-payloads over HTTP/S. Dette API er den primære grænseflade for SCADA-overvågningsserveren, hvilket gør det muligt at sende SMS-beskeder med minimal overhead. Nøgleparametre inkluderer destinationsnummeret (i E.164-format), beskedteksten (op til 1600 tegn, med automatisk sammenkædning for lange beskeder), en valgfri afsender-ID (alfanumerisk eller numerisk) og planlægningsparametre. API'et returnerer øjeblikkelige HTTP-statuskoder og, hvis det anmodes, asynkrone leveringsbekræftelser via callback-URL'er.

Beskedkø og genforsøgslogik: Ozeki vedligeholder en intern beskedkø, der gemmer beskeder til disk, hvilket sikrer, at ingen alarmer går tabt, selv under midlertidige netværksafbrydelser eller gateway-genstarte. Gatewayen implementerer konfigurerbar genforsøgslogik, der automatisk gensubmitter mislykkede beskeder til MNO'en med stigende intervaller op til et maksimalt antal genforsøg. Denne modstandsdygtighed er særligt værdifuld i forsyningsmiljøer, hvor netværkspålideligheden kan være variabel.

Sikkerhed og adgangskontrol: Ozeki understøtter IP-whitelisting, API-nøgleautentificering og TLS/SSL-kryptering for både indgående API-kald og udgående MNO-forbindelser. Disse sikkerhedsfunktioner hjælper med at beskytte følsomme alarmdata og forhindre uautoriseret adgang til gatewayen. Derudover leverer Ozeki detaljerede revisionslogge, der registrerer hver API-anmodning, beskedindsendelse og leveringshændelse, hvilket understøtter overholdelse af regulatoriske rammer såsom NERC CIP og ISO 27001.

Mobilnetoperatør-integration og SMS-levering

Det sidste led i notifikationskæden er mobilnetoperatøren (MNO), som er ansvarlig for at levere SMS-beskeden fra gatewayen til modtagerens mobiltelefon. Integrationen mellem Ozeki SMS Gateway og MNO'en etableres typisk gennem en dedikeret SMPP-forbindelse (Short Message Peer-to-Peer), selvom HTTP-baserede API'er bliver stadig mere almindelige for cloud-baserede messagingtjenester.

Grundlæggende om SMPP-protokollen: SMPP er en bredt anvendt, asynkron protokol, der muliggør udveksling af korte beskeder mellem en ESME (External Short Message Entity) – i dette tilfælde Ozeki SMS Gateway – og en SMSC (Short Message Service Center), der drives af MNO'en. SMPP-sessioner er stateful og understøtter en række operationer, herunder beskedindsendelse (SUBMIT_SM), håndtering af leveringsbekræftelser og forespørgsel om status for tidligere sendte beskeder. Protokollen inkluderer indbyggede flowkontrolmekanismer for at forhindre beskedoversvømmelse og sikre retfærdig udnyttelse af MNO'ens ressourcer.

Routing og gennemløbshensyn: Når Ozeki-til-MNO-forbindelsen konfigureres, skal flere parametre forhandles med MNO'en, herunder den maksimale beskedgennemstrømning (beskeder pr. sekund), den understøttede beskedkodning (GSM-7, UCS-2 eller binær) og håndteringen af lange beskeder, der overstiger den standardmæssige 160-tegnsgrænse. Enterprise-grade MNO-forbindelser understøtter typisk gennemstrømningshastigheder på 50-200 beskeder pr. sekund, hvilket er mere end tilstrækkeligt for selv de største SCADA-installationer. For miljøer med høje volumener kan Ozeki konfigureres til at bruge flere SMPP-bindinger parallelt for at øge den samlede gennemstrømning.

Leveringsbekræftelser og fejlhåndtering: En af de vigtigste fordele ved SMPP er dens understøttelse af leveringsbekræftelser (DLR'er). Når en besked indsendes med flaget "registered delivery" sat, returnerer SMSC'en en kvittering, der angiver, om beskeden blev leveret succesfuldt til håndsættet, og hvis ikke, årsagen til fejlen (f.eks. abonnent utilgængelig, hukommelse fuld eller ugyldig destination). Ozeki kan videresende disse kvitteringer til SCADA-overvågningsserveren via en callback-URL, hvilket gør det muligt for serveren at opretholde et komplet revisionsspor for hver notifikation. Denne funktionalitet er kritisk for forsyningsselskaber, der skal demonstrere overholdelse af regulatoriske krav til hændelsesrapportering.

Forretningsmæssige fordele ved automatiserede SCADA-alarmnotifikationssystemer

Integrationen af SCADA-forsyningsudstyr med SMS-notifikationskapaciteter leverer håndgribelig forretningsværdi på tværs af flere dimensioner. For driftsledere er den mest umiddelbare fordel reduktionen i gennemsnitlig tid til detektion (MTTD) og gennemsnitlig tid til respons (MTTR). Når alarmer leveres direkte til mobiltelefoner, kan responsteams handle på kritiske hændelser i minutter i stedet for timer, hvilket dramatisk reducerer potentialet for udstyrsskader, miljøspild og driftsafbrydelser.

Operationel effektivitet: Automatiserede notifikationer eliminerer behovet for, at operatører kontinuerligt overvåger SCADA-skærme, hvilket frigør dem til at fokusere på højværdiopgaver såsom dataanalyse, prædiktiv vedligeholdelse og systemoptimering. Systemet reducerer også risikoen for menneskelige fejl, da alarmer genereres og afsendes uden manuel indgriben, hvilket sikrer, at ingen hændelse overses.

Regulatorisk overholdelse: Mange forsyningssektorer er underlagt strenge rapporteringskrav, der kræver rettidig notifikation af unormale hændelser. For eksempel skal elektriske forsyningsselskaber overholde NERC CIP (Critical Infrastructure Protection) standarder, mens vandselskaber er underlagt EPA-retningslinjer. Et automatiseret notifikationssystem giver et revisibelt spor af hver alarm, herunder tidsstempler, modtagerlister, og leveringsbekræftelser, hvilket forenkler processen med at demonstrere overholdelse under regulatoriske inspektioner.

Forbedret sikkerhed og miljøbeskyttelse: I industrier som olie og gas, kemisk forarbejdning og elproduktion kan hurtig notifikation af unormale forhold være forskellen mellem en kontrolleret nedlukning og en katastrofal fejl. Ved at muliggøre øjeblikkelig menneskelig indgriben bidrager SMS-alarmer til sikrere arbejdsmiljøer og reducerer risikoen for miljøskader.

Skalerbarhed og fremtidssikring: Den modulære arkitektur i løsningen giver organisationer mulighed for at starte med en lille installation – måske et enkelt site eller et begrænset sæt alarmregler – og skalere op, efterhånden som behovene vokser. Yderligere SCADA-enheder kan tilføjes uden at modificere notifikationspipelinen, og systemet kan udvides til at understøtte flere messagingkanaler (f.eks. e-mail, push-notifikationer eller taleopkald) ved at udvide gatewaykonfigurationen.

Sikkerheds- og pålidelighedsovervejelser

I betragtning af SCADA-systemernes kritiske karakter er sikkerhed og pålidelighed altafgørende i enhver notifikationsløsning. Den arkitektur, der er beskrevet i denne artikel, inkorporerer flere beskyttelseslag for at beskytte både integriteten af alarmdata og tilgængeligheden af notifikationstjenesten.

Netværkssegmentering og firewalling: SCADA-overvågningsserveren og Ozeki SMS Gateway bør implementeres i et segmenteret netværksmiljø med strenge firewallregler, der begrænser indgående og udgående trafik til kun de nødvendige porte og IP-adresser. SCADA-serveren bør isoleres fra virksomhedens netværk og det offentlige internet, med adgang begrænset til autoriseret personale og systemer. Ozeki-gatewayen bør til gengæld placeres i en demilitariseret zone (DMZ) med kontrolleret adgang fra SCADA-serveren og MNO'en.

Kryptering og autentificering: Al kommunikation mellem SCADA-overvågningsserveren og Ozeki SMS Gateway bør krypteres ved hjælp af TLS/SSL (HTTPS) for at forhindre aflytning og man-in-the-middle-angreb. API-anmodninger bør autentificeres ved hjælp af stærke API-nøgler eller gensidige TLS-certifikater (mTLS), og hver anmodning bør valideres for skemaoverensstemmelse og dataintegritet. Tilsvarende bør forbindelsen til MNO'en anvende krypterede SMPP-sessioner (SMPP over TLS), hvor det understøttes.

Redundans og høj tilgængelighed: Til mission-kritiske installationer bør notifikationsarkitekturen inkludere redundante komponenter på hvert lag. Dette kan opnås ved at implementere flere SCADA-servere i en aktiv-passiv eller aktiv-aktiv konfiguration kombineret med en klynge af Ozeki SMS Gateway-instanser. Belastningsbalancere og sundhedstjek sikrer, at trafik automatisk dirigeres til sunde instanser i tilfælde af en komponentfejl. Derudover bør gatewayen konfigureres med flere MNO-forbindelser fra forskellige carrierer for at give diversitet og undgå enkeltpunkter for fejl i det cellulære netværk.

Disaster recovery og business continuity: En omfattende disaster recovery-plan bør inkludere regelmæssige sikkerhedskopier af Ozekis konfiguration og beskedkø samt dokumenterede procedurer for gendannelse af tjenesten i tilfælde af en større afbrydelse. Mange organisationer opretholder også en fallback-notifikationskanal, såsom en anden SMS-gateway eller et e-mail-baseret alarmsystem, for at sikre, at notifikationer fortsætter med at flyde, selv hvis den primære gateway er utilgængelig.

Bedste praksis for implementering

Succesfuld implementering af SCADA-til-SMS-notifikationssystemet kræver omhyggelig planlægning og udførelse. Baseret på erfaring med lignende integrationer i forsyningsmiljøer anbefaler vi følgende bedste praksis.

Definér klare alarmregler: Arbejd med driftspersonalet for at definere et omfattende sæt alarmregler, der specificerer, hvilke betingelser der udløser en SMS-notifikation, hvem der skal modtage alarmen, og hvilke oplysninger der skal inkluderes i beskeden. Undgå fristelsen til at sende alarmer for hver mindre afvigelse – målet er at levere handlingsrettet intelligens, ikke at overvælde modtagerne med støj. Brug et lagdelt prioritets- system (f.eks. kritisk, høj, medium, lav) for at muliggøre differentieret håndtering af alarmer.

Optimér beskedindhold: SMS-beskeder er begrænset til 160 tegn pr. segment (for GSM-7- kodning), så det er vigtigt at designe kortfattede, informative alarmbeskeder. Inkluder enhedsidentifikatoren, den specifikke parameter, der udløste alarmen, den målte værdi og en klar instruktion eller anbefalet handling. Overvej at inkludere et unikt referencenummer, som modtagerne kan bruge til at korrelere SMS'en med den tilsvarende hændelse i SCADA-systemet.

Test grundigt før go-live: Gennemfør omfattende end-to-end-test af notifikationspipelinen, herunder simulering af forskellige alarmbetingelser, failover-scenarier og højvolumen-bursts. Verificér, at SCADA-overvågningsserveren korrekt kalder Ozeki API'et, at gatewayen succesfuldt ruter beskeder til MNO'en, og at modtagerne modtager SMS'en med korrekt indhold og formatering. Test systemet under spidsbelastningsforhold for at bekræfte, at gennemstrømning og latenstid forbliver inden for acceptable grænser.

Overvåg og vedligehold systemet: Implementér proaktiv overvågning af notifikationspipelinen ved hjælp af værktøjer som Nagios, Zabbix eller Ozekis indbyggede log- og alarmfunktioner. Overvåg nøglemålinger, herunder API-kald-latenstid, beskedkø-dybde, SMPP-sessionstatus og leveringssuccessrater. Etabler en vedligeholdelsesplan for gennemgang af logs, anvendelse af softwareopdateringer og udførelse af periodiske failover-tests for at sikre, at systemet fortsætter med at fungere som forventet over tid.

Konklusion

Integrationen af SCADA-forsyningsudstyr med Ozeki SMS Gateway og mobilnetoperatører repræsenterer en kraftfuld, pragmatisk tilgang til realtidsalarmering i kritisk infrastruktur-miljøer. Ved at automatisere notifikationsflowet fra feltenheder til mobiltelefoner kan forsyningsselskaber markant forbedre deres operationelle reaktionsevne, reducere risikoen for udstyrsfejl og driftsforstyrrelser og demonstrere overholdelse af stadigt strengere regulatoriske krav. Den arkitektur, vi har præsenteret, er modulær, skalerbar og leverandør-uafhængig, hvilket giver organisationer mulighed for at adoptere den inkrementelt og tilpasse den til deres specifikke behov.

Tidssekvensdiagrammet og systemarkitekturoversigten giver en klar visuel ramme til at forstå interaktionerne mellem komponenter, mens den detaljerede diskussion af Ozeki SMS Gateway og MNO-integration fremhæver de tekniske overvejelser, der ligger til grund for en succesfuld implementering. Sikkerheds- og pålidelighedsovervejelser er vævet ind i hvert lag af designet, hvilket sikrer, at notifikationssystemet selv ikke bliver et sårbarhedspunkt.

Efterhånden som forsyningsnetværk fortsætter med at udvikle sig mod større automatisering, distribueret intelligens og datadrevet beslutningstagning, vil evnen til at levere rettidige, målrettede alarmer til de rigtige mennesker forblive en hjørnesten i operationel ekspertise. Denne løsning tilbyder et gennemprøvet, omkostningseffektivt middel til at opnå denne kapacitet, der udnytter modne teknologier og etablerede standarder til at levere øjeblikkelig forretningsværdi. Vi opfordrer forsyningsoperatører, systemintegratorer og teknologiledere til at evaluere denne arkitektur mod deres egne krav og overveje, hvordan automatiseret SMS-alarmering kan forbedre sikkerheden, pålideligheden og effektiviteten af deres infrastruktur.

Kort sagt giver SCADA-til-SMS-notifikationspipelinen organisationer mulighed for at omdanne rå udstyrs- data til handlingsrettet intelligens, leveret direkte i hænderne på dem, der har mest brug for det, når de har mest brug for det.
